Смесительные узлы серии GMV
-
Производительность
Холод: 0-0 -
Производительность
Тепло: 0-0 - Гарантия 1 год
GMV – это серия узлов обвязки для всех типов фанкойлов, состоящая из 2-х или 3-х ходового клапана нормально закрытого типа размером ½'', ¾'' или 1'' и электропривода с возвратной пружиной.
Назначение
Узлы обвязки GENERAL VENT серии GMV применяются для индивидуального регулирования подачи жидкого теплоносителя в теплообменники фанкойлов путем открытия/закрытия смесительных клапанов. Смесительные узлы серии GMV универсальны и подходят для работы с любыми типами и марками фанкойлов. Узлы могут оснащаться 2-х или 3-х ходовыми клапанами в зависимости от используемой схемы обвязки фанкойлов. 2-х трубная система чиллер/фанкойл требует установки одного узла обвязки, в 4-х трубной - узел обвязки устанавливается на каждый контур в отдельности. Смесительные узлы GENERAL VENT предназначены для монтажа внутри помещений.
Конструкция
Узлы обвязки фанкойлов серии GMV состоят из 2-х или 3-х ходового клапана нормально закрытого типа выполненного из высококачественного сплава латуни и электропривода с возвратной пружиной. Принцип работы клапана - открыт/закрыт. Смесительные узлы GMV оснащаются клапанами размером ½'', ¾'' или 1'', просты в монтаже и удобны в использовании. Узлы обвязки фанкойлов GENERAL VENT имеют класс влагозащиты IP40 и предназначены для работы в диапазоне температур от 0 до 60°C. Сервоприводы клапанов оснащаются 2-х проводным подключением питания 24 или 230В и могут использоваться с большинством существующих пультов управления фанкойлами.
Дополнительная информация
Узлы обвязки фанкойлов серии GMV регулируют подачу тепло/холодоносителя в теплообменник посредством открытия/закрытия 2-х или 3-х ходовых клапанов. Принцип работы смесительных узлов серии GMV: при получении сигнала от пульта управления фанкойлом клапан открывается и теплоноситель проходит через теплообменник. При достижении заданной температуры в помещении клапан по сигналу закрывается. При внезапном отключении электропитания клапан закрывается с помощью возвратной пружины. Смесительные узлы серии GMV имеют компактную конструкцию и могут устанавливаться как на горизонтальных, так и на вертикальных магистралях.
- Модели

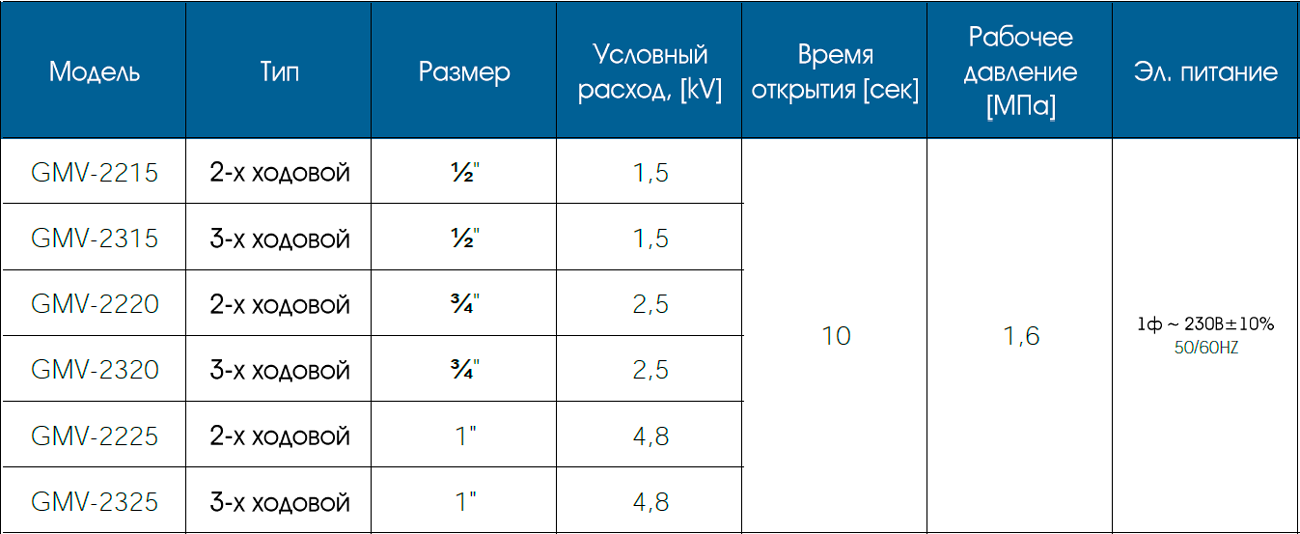

- Технические характеристики
- Опции аксессуары
- Техническая документация
| Название модели | Производительность | ||
|---|---|---|---|
| Холод | Тепло | ||
| GMV-2215 | Узнать цену | ||
| GMV-2315 | Узнать цену | ||
| GMV-2220 | Узнать цену | ||
| GMV-2320 | Узнать цену | ||
| GMV-2225 | Узнать цену | ||
| GMV-2325 | Узнать цену | ||
* Указанные цены приведены как справочная информация и не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации. Для получения подробной информации о комплектности, цене, сроках и условиях поставки, пожалуйста, свяжитесь с нашими специалистами или отправьте
По умолчанию узлы обвязки фанкойлов серии GMV оснащаются электроприводами с питанием сети 230В.
Опционально узлы обвязки фанкойлов могут оснащаться приводами с питанием сети 24В или 120В. Условные обозначения:
• 24В - символ А. Пример: GMV-2320A.
• 120В - символ B. Пример: GMV-2320B.
